Ejercicios de ÁNGULOS en diédrico – 978
Inicio > Sistema diédrico > Ángulos en diédrico

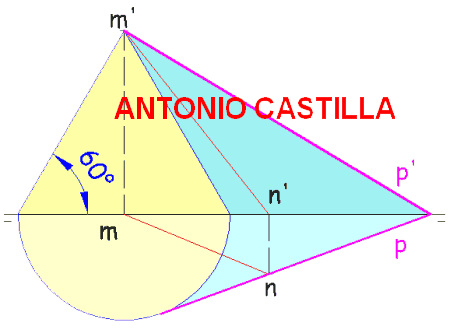

Plano que contiene a una recta MN oblicua y forma 60º con el plano horizontal de proyección
SOLUCIÓN
1 – Desde m’ trazas una línea que forme 60º con la línea de tierra. Da igual que se haga hacia la izquierda o derecha.
2 – Con centro en m y radio hasta donde la línea anterior ha cortado a la línea de tierra se hace un arco de circunferencia.
3 – Desde n se hace la recta tangente al arco de circunferencia, y esta es ya la traza horizontal del plano, p.
4 – Donde corte a la línea de tierra se une con m’ y ya se tiene la traza vertical del plano, p’
