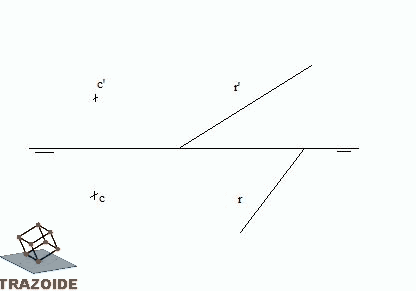

Determinar los puntos de intersección de una circunferencia de centro el punto A y radio 30 mm con la recta R dada por sus proyecciones. No es necesario hallar las proyecciones de la circunferencia.
SOLUCIÓN
1 – Hallar las trazas, hr y vr’, de la recta R dada
2 – Unir un punto cualquiera de la recta R con el centro de la circunferencia, A (recta S)
3 – Hallar las trazas, hs y vs’, de la recta S
4 – Unir las trazas horizontales (y verticales) de las rectas para obtener la traza del plano, p, que forman la recta y el punto dados
5 – Abatir la recta, (R), y el centro de la circunferencia, (A)
6 – En el abatimiento, dibujar la circunferencia con el radio dado
7 – En el abatimiento, determinar donde corta la recta R a la circunferencia, puntos (1) y (2)
8 – Desabatir dichos puntos, 1 y 2, que serán los de intersección de la circunferencia con la recta
