Normal a una curva desde un punto exterior, mediante curvas de error

Normal a una curva desde un punto exterior, P, mediante curvas de error. (Primer procedimiento)

SOLUCIÓN

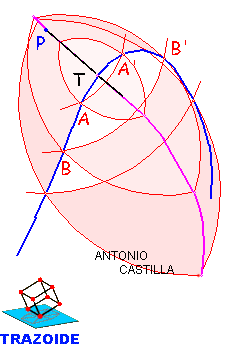

La curva inicial es la de color azul.

1 – Con centro en el punto dado, P, y radio cualquiera se traza un arco, AB, que corte a la curva dada.

normal a una curva desde un punto exterior mediante una curva de error - normal to a curve from a point outside through an error curve

2 – Con centro en los puntos de corte, A y A’, y radio igual a la longitud entre esos dos puntos, A-A’, se trazan dos arcos.

3 – Se repite el proceso con varios arcos más, y se unen los puntos de corte. Esta es la curva de error.

4 – Donde la curva de error corte a la curva dada, T, se une con el punto dado, P, y esta es la normal.
