Dada por sus vistas la superficie de transición o adaptador, se pide :
1 – Definir las superficies de la misma
2 – Indicar literalmente el tipo de superficies
3 – Dibujar su desarrollo
4 – Incorporar las dimensiones sabiendo que la representación está a escala 1/20
5 – Realizar el croquis en perspectiva para tener una mejor visualización del ejercicio
SOLUCIÓN
Observa primero esta perspectiva isométrica y paso a comentarlo sobre las vistas.

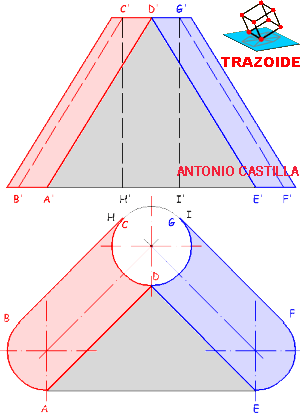

Como las circunferencias inferiores y superior son del mismo radio y el eje que las une es oblicuo a ellas, tenemos dos zonas formadas por cilindros oblicuos de base circular.
Una de ellas es la que hay entre A-B-C-D (puntos de tangencia) y la otra igual y simétrica entre E-F-G-D

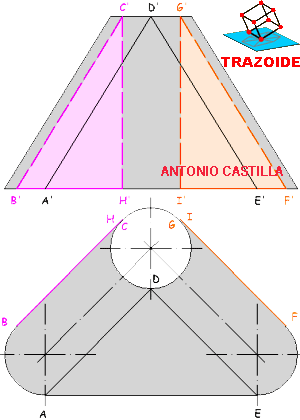

Entre ambas hay una cara plana triangular, A-D-E
Existen otras dos caras triangulares planas, B-C-H y F-G-I, que en la planta se ven proyectante.
Por último, en la parte trasera hay una porción de cilindro recto, H-I-G-C.
Para hacer el desarrollo solo debes considerar cada una de esas partes por separado y realizar su desarrollo independiente y unirlos entre sí.
