Despiece de una junta cardan

Ejercicios resueltos de conjuntos y despieces – 978

Inicio > Normalización > Conjuntos y despieces

Realizar el dibujo de conjunto y el despiece de esta junta cardan.

perspectiva estallada de una junta cardan


descargar el pdf de dibujo técnico

SOLUCIÓN

Esta es la lista de pieza con sus denominaciones :

lista de pieza en un plano

La pieza número 1, una horquilla representada por sus tres vistas :

horquilla de una junta cardan

Arrastra el ratón sobre la siguiente imagen para moverla o gira la rueda para utilizar el zoom.

La pieza 2 es la cruceta, el perfil no es necesario por ser igual al alzado :

cruceta de una junta cardan

Arrastra el ratón sobre la siguiente imagen para moverla o gira la rueda para utilizar el zoom.

La pieza 3 es una arandela cilíndrica con solo un corte total más su acotación queda definida :

arandela plana de una junta cardan

La pieza 4 es el eje de la cruceta, la acotación nos indica que es una pieza de revolución:

eje de una junta cardan

La pieza 5 es el eje de transmisión, el símbolo de su extremo derecho nos indica que es más largo pero igual a lo que ya vemos :

eje de transmision de una junta cardan

La pieza 6 es un pasador cilíndrico :

pasador cilindrico de una junta cardan

La pieza 7 es un pasador cónico :

pasador cónico de una junta cardan

El conjunto montado y con un semicorte nos permite observar tanto el exterior como el interior del mecanismo :

conjunto montado de una junta cardan

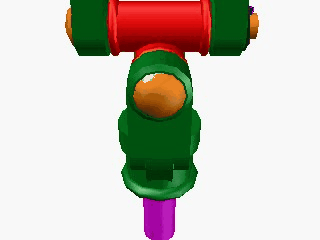

En la siguiente animación apreciamos su forma en el espacio :

junta cardan en movimiento

Pulsa sobre la imagen y arrastra para moverla :


Inicio > Normalización > Conjuntos y despieces

Ejercicios de dibujo técnico Foro de dibujo técnico Videos de dibujo técnico Glosario de dibujo técnico Dibujo industrial y cad Canal Trazoide en Youtube

conjuntos y despieces – 978

3 opiniones en “Despiece de una junta cardan”

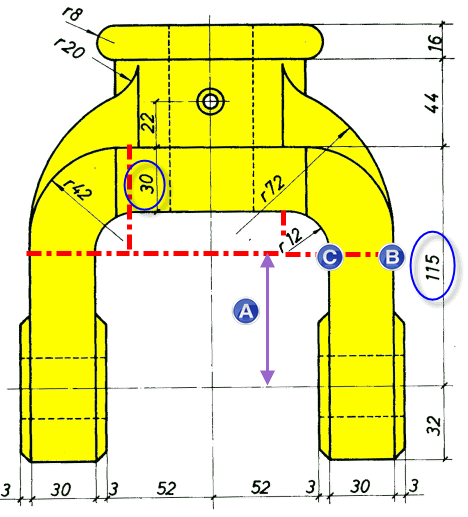

  1. hola la verdad están geniales los ejercicios, tengo una consulta sobre las vistas de la horquilla, en la vista frontal de la misma como encuentro los centros de radio para dibujar los arcos de radio 42, 72, 12 etc. lo intente hacer pero no me salen esas partes! gracias desde ya

    1. La medida A es 115-30-12 = 73 mm.
      Traza una horizontal a 73 mm y ahí están los centros.
      Desde el punto B medir 42 mm y tienes un centro.
      Desde el punto C medir 12 mm y tienes otro.
      Desde el punto B mides 72 mm y tienes el tercero.

  2. En la piez 4 hay un error en las medidas que se dan en el despiece que no has corregido en las vistas: el agujero de diámetro 7 no puede estar a 2,5 del borde (se saldría)

    Hay otro error en el plano menos evidente: La parte de la sección central de la pieza 1 donde se juntan los «brazos» tiene un diámetro en plano de 115, tu en las vistas le has puesto de 101. A mí en el Autocad me sale de 107,21 para que todo encaje.
