Cuadrado con vértices en 3 rectas paralelas

Mensaje: #7452 Sory
Lun, 09 Nov 2009, 14:30

Dadas tres rectas paralelas (r, s, t), dibujar un cuadrado con tres vértices en cada una de las rectas. Datos: Distancia entre r, s = 5cm. Distancia entre s, t = 1cm.

videos de dibujo tecnico trazoide
dibujo mecanico e industrial trazoide


Avatar de Usuario
julia segura
MODERADOR+
MODERADOR+
Mensajes: 604
Registrado: Vie, 02 Ene 2009, 19:16

Mensaje: #7459 julia segura
Mar, 10 Nov 2009, 13:09

Hola Sory:
Supongamos que sea el cuadrado ABCD. Como vértice A toma un punto cualquiera de la recta t. Ahora tienes que girar 90º la recta r (o s) tomando como centro el punto A. Donde corte a la recta s ( o r) ése es el vértice B. Teniendo un lado puedes construir el resto del cuadradro.
Saludos

Sory
USUARIO
USUARIO
Mensajes: 3
Registrado: Lun, 09 Nov 2009, 14:07

Mensaje: #9516 Sory
Lun, 29 Mar 2010, 14:13

Gracias

Avatar de Usuario
Stan
CONTRIBUIDOR+++
CONTRIBUIDOR+++
Mensajes: 25
Registrado: Mié, 14 Mar 2012, 23:46

Mensaje: #22657 Stan
Sab, 24 Nov 2012, 23:17

Solucion animada.gif
Solucion animada.gif (68.51 KiB) Visto 2305 veces

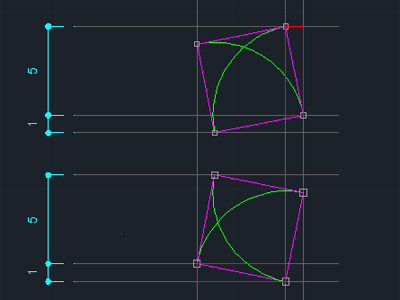

Puede resolverse rotando por cualquier centro de giro 90º las tres rectas, estas quedan perpendiculares entre si y su intersección genera 2 rectángulos iguales (en rojo, imagen estatica) la diagonal de ese rectángulo contiene a uno de los lados del cuadrado. En la animación se obtiene el cuadrado por el método 1 de la imagen estática, el metodo 2 es valido tambien como puede observarse. Espero se entienda saludos. :-D
