Pieza y corte.

[javiermg]

Hola a todos.

Estaría muy agradecido si me pudieran decir si está bien la sección al cuarto que le hice a esta pieza. Hay dos partes a lápiz (además de las construcciones) que no se si están bien asi o no deberían aparecer. También me gustaría saber cómo sería la disposición del rayado que hay que aplicarle al corte.

Adjunto también las vistas (alzado y v.s.) de la pieza con la sección al cuarto girada sobre el alzado (se ve un poco mal porque está hecha a lápiz, lo siento . Pero sirve para hacerse una idea) y me gustaría saber su opinión sobre si está bien realizado o no. (Le falta el rayado también)


Gracias de antemano.

[Antonio Castilla]

.
Sería bueno que pudiésemos ver el enunciado y no solo la solución.

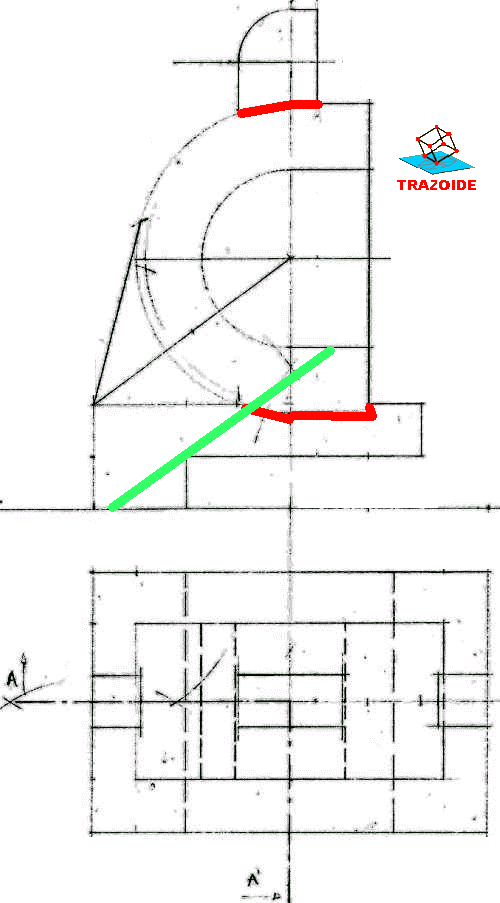

Pero bueno, debes de borrar lo que te señalo en rojo y añadir lo que esta en azul.


El rayado va formando 45º respecto del eje Z en la perspectiva, y en cada cara en una dirección, como las líneas verde y amarilla. En la sección al cuarto girada debe de ir en una sola dirección, la verde.

[Antonio Castilla]

.
También te pueden interesar los siguientes :

1. PIEZA 19 (Chumacera)
2. PIEZA 20
3. PIEZA 21
4. PIEZA 22 (Soporte de eje)
5. PIEZA 23
6. PIEZA 24
7. PIEZA 25
8. PIEZA 26 (Polea doble)
9. PIEZA 27 (Selectividad Andalucía)
10. PIEZA 28 (Corte rebatido)
11. PIEZA 29
12. PIEZA 30
13. PIEZA 31
14. PIEZA 32
15. PIEZA 33
16. PIEZA 34 (Cilindro motor)
17. PIEZA 35
18. PIEZA 36

[javiermg]

Exactamente esas eran mis dudas.
¡¡Muchas gracias!!

PD: Una cuestión más... ¿El nervio le aplico rayado o no? (tanto en vistas como en perspectiva)

[Antonio Castilla]

.
Las normas dicen que los nervios no se deben de rayar nunca. Por lo tanto, no lo rayes.
