Proyecciones de sólidos situados en un plano oblícuo

[Eltecnico23]

Tengo un problema con estos ejercicios que no se como elaborarlo, si bien alguien que me pueda ayudar le estare muy agradecido y dice asi:

Problema I

Se piden las proyecciones de un cuadrado A,B,C,D donde los puntos "A" y "B" son dos vertices. El cuadro pertenece a un plano definido por los puntos.

ABR: A (165,80,15)mm B (95,60,5)mm y R (0.0,10,1.5)mm

una vez obtenida las proyecciones del cuadrado, construir partiendo de ello

- Una piramide de altura 60 mm.
- un cubo.

Problema II

Se piden las proyecciones de un triangulo equilatero A,B,C que se encuentra en el plano (alfa), definido por los puntos A,B y S. Los puntos A y B son los vertices del triangulo. El vertice C se encuentra detras del segmento A,B y sobre la recta A,S

PUNTOS:
Plano alfa: A (65, 40,80) mm y B ( 125,65,115)mm
S: (164,0.6, 0.9) mm

construir a partir de ellos.
-Un prisma de altura de 75 mm
-un tetrahedro.


Si pueden ayudarme en estos problemas les estare muy agradecidos..porque en verdad casi no se abordar estos problemas.......

[MENSAJE]

[PuturrúdeFuá]

Hola

El primer ejercicio que planteas es sencillo pero eso, claro está, depende de tu nivel de conocimientos del S.D.

Te indico sucintamente los pasos a seguir. Si requieres una explicación más pormenorizada lo comentas en el foro.

1º.- Tienes que hallar el plano definido por los tres puntos A, B y R

2º.- Una vez hallado el plano tendrás que abatirlo y dibujar en el abatimiento el cuadrado que te piden y que además va a ser la base de una pirámide recta de 60 mm y un cubo conociendo la arista.

3º.- Tendrás que desabatir el cuadrado y hallar su proyección vertical y horizontal.

4º.- Llevarás la altura respectiva - 60 mm para la pirámide cuadrada y 73 mm para el cubo- sobre una perpendicular a la base

5º.- Sólo quedará discriminar las aristas vistas de las ocultas.

1ª parte del ejercicio: Pirámide de 60 mm de altura apoyada en el plano ABR

[PuturrúdeFuá]

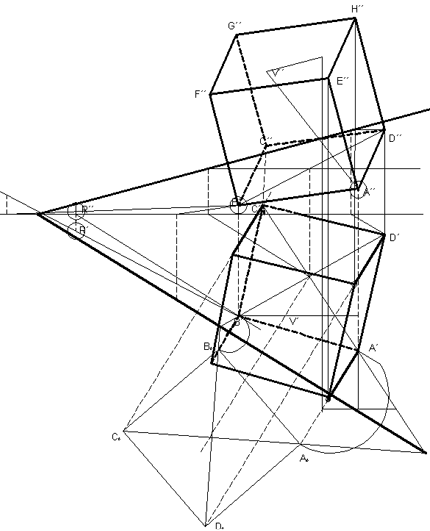

2ª Parte del ejercicio: cubo apoyado en el plano ABR

[Antonio Castilla]

.
