de Vistas a piezas

[aanuncibay]

Podriais ayudarme con las siguientes vistas, sobre todo las 3 primeras, es que tengo que dibujarlas en perspectiva caballera y no quiero fastidiarla por haber sacado mal las vistas, Saludos

PRIMER DIBUJO


SEGUNDO DIBUJO


TERCER DIBUJO


CUARTO DIBUJO

[MENSAJE]

[Antonio Castilla]

.

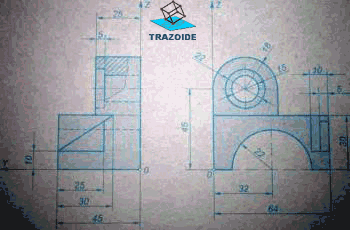

Aquí tienes la solución de la primera :


[Antonio Castilla]

.

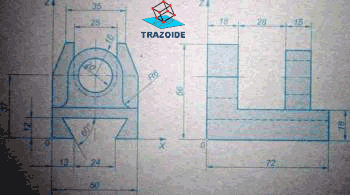

Aquí tienes la solución de la segunda :


[Antonio Castilla]

.
