cubierta con medianerias casi resuelta

[ramope]

pues el caso es que tengo esta cubierta con medianerias casi resuelta, pero me vierte agua a los sitios rodeados y no se que hacer!!



la pendiente de todos los aleros es de 60 grados
saludos

[fernandore]

.

[ramope]

ya k lo e echo lo subo yo tmabien pa k se vea k no osy un vago




tu has optado por la misma opcion que yo, pro mientras lo hacia tambien pense k el plano que tu has llamado 7 tambien podia colocarse encima de la 23 y subiendo hacia la medianeria n? igualmente, la parte de abajo tendria dos solucions creo yo. saludos

[fernandore]

Esa solucion q propones no seria valida.
Hay q meter un plano q interseccione con el plano 2 para desviar el agua q este plano 2 dirige hacia la medianeria.El plano q tu propones corta al plano 2 en la misma recta 23 y ya no cortaria a ningun plano mas.Quedaria como un plano volando por encima de la cubierta.Vamos q el constructor q tenga q fabricar esa cubierta le da un pasmo

Salu2

[alsabur48]

Alquien me podria subir una foto de la cubierta corregida??
Muchas gracias

[toscana]

Hola, buenas tarde!

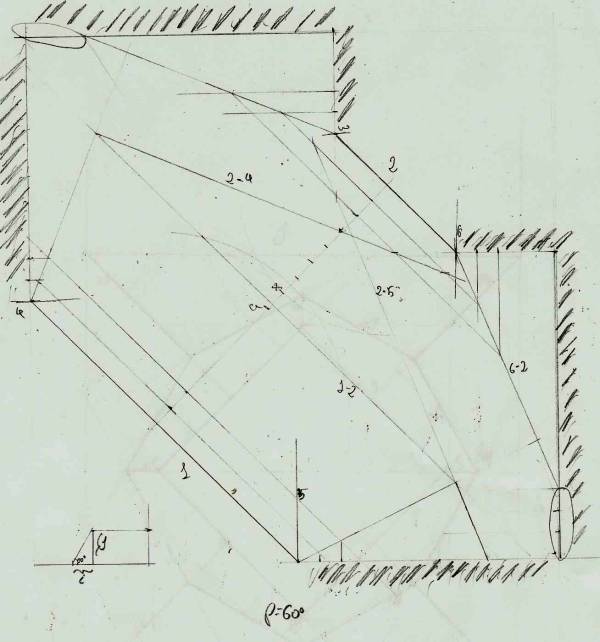

Entro al foro porque estaba intentando resolver una cubierta con medianeras pero el caso es que no se acabarla. En la foto adjunta se ve como por la esquina superior izquierda y por la inferior derecha se sigue vertiendo agua a la medianera. Por otro lado las circunferencias en rojo indica que ese punto no está a la misma cota que el alero, es decir, su cota es distinta de cero. Es por esto último por lo que creo que no se seguir resolviéndola.

Espero que alguien me pueda explicar como seguir,
muchas gracias.

P.D.: Este problema ya ha sido resuelto en el foro pero simplemente se han limitado a colgar la solución, por lo que no me aclara la duda.

[Antonio Castilla]

.
Tu duda creo que está en el punto A :



En ese punto el alero 4 toca a la medianera superior. El problema viene de que el alero 2 desagua en su parte superior sobre la medianera por eso debemos de crear un nuevo plano que redirija el agua.

El nuevo plano 7 tiene las líneas de cota perpendiculares a la medianera. La cota exacta del punto A no la conocemos aunque podríamos averiguarla mediante un perfil, pero no nos hace falta.

Llamemos a la cota en el punto A x por lo tanto la siguiente cota será x + 1. Ahora dibujamos las líneas de cota del alero 2 que tengan ese mismo valor. Para ello simplemente dibuja una paralela a las líneas de cota de 2 pasando por A, esa será la cota x del plano 2. Una paralela a una distancia la del intervalo y tendremos la cota x + 1.

Ya tenemos dos pares de cota de los dos planos, 2 y 7. Uniendo los puntos de corte de las cotas x entre sí y los de las cotas x + 1 tenemos la intersección de ambos planos.
