Cubierta con patio y aleros inclinados de diferentes cotas

[changui]

Bueno os pongo esta cubierta porque tengo dudas de que esté bien resuelta,sobretodo lo que viene siendo la esquina inferior derecha,ya que es la primera vez que veo que algún faldón me sobresale de la superficie inicial.

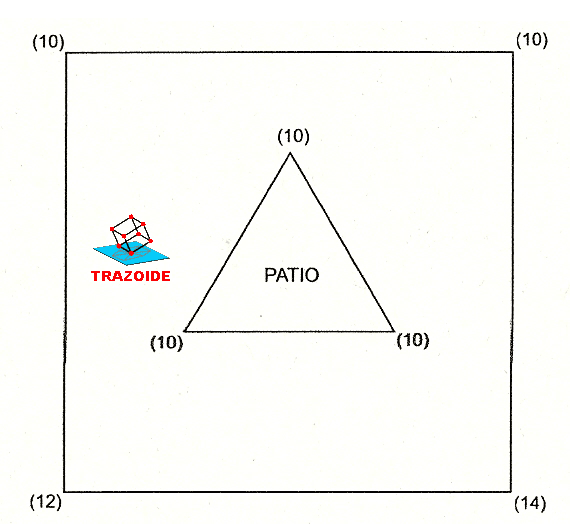

Os adjunto primeramente el enunciado y a continuación la resolución.
Los faldones están a 45º.
Las limatesas a rojo y las limahoyas a azul.
.GRACIAS.

[borjaur]

me sale como a ti, quiza hay algo que hacemos mal, no lo sé; o simplemenmte el enunciado no tiene sentido
