Ejercicio de homología – 994
Inicio > Geometría plana > Homología

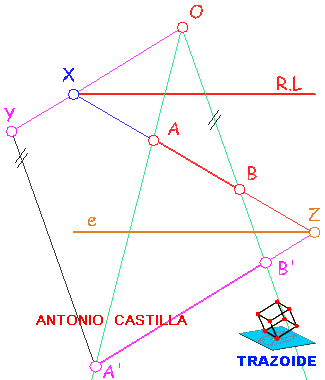

Hallar el eje de una homología de la que se conoce el centro de homología, O, la recta límite, R.L., un par de puntos, A-B, y la longitud de su homólogo A’B’ = 60 mm.
SOLUCIÓN
1 – Unir el centro de homología, O, con los puntos dados A y B.
2 – Prolongar el segmento AB hasta cortar, X, a la recta límite, R.L.
3 – Unir el punto X con el centro de homología, O, y sobre esta recta y a partir del centro de homología, O, se mide la longitud del segmento homólogo OY = A’B’ = 60 mm.
4 – Por el extremo Y hacer una paralela a OB y donde corte a OA es el homólogo A’.
5 – Por A’ dibujar una paralela a OX y donde corte a OB es su homólogo B’.
6 – Prolongar AB y A’B’ hasta que se corten, Z.
7 – Por ahí dibujar una paralela a la recta límite y este es el eje de homología, e.
