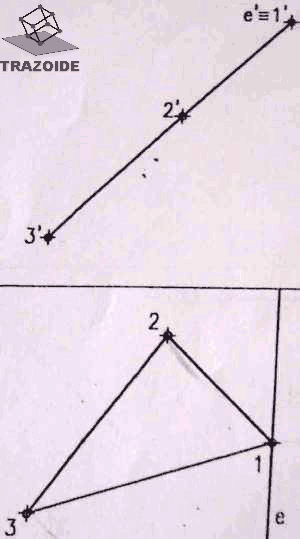

Conocido el triángulo 123, por sus proyecciones se desea o btener las proyecciones del triángulo simétrico respecto al punto 1 del triángulo.
SOLUCIÓN
1 – En proyección horizontal, prolonga el lado 1-2 hacia el otro lado del punto 1 y llevando su misma longitud da el simétrico del punto2 (punto s2)
2 – Repetir con 1-3, dando el simétrico s3
3 – Unir s2 con s3. El simétrico del punto 1 es él mismo.
4 – En proyección vertical, prolonga el segmento que representa al triángulo y con las mismas distancias tienes s1′-s2′-s3′
