intersecciones y planos

[Antonio Castilla]

Hola me podrias decir como tengo que hacer. Gracias.

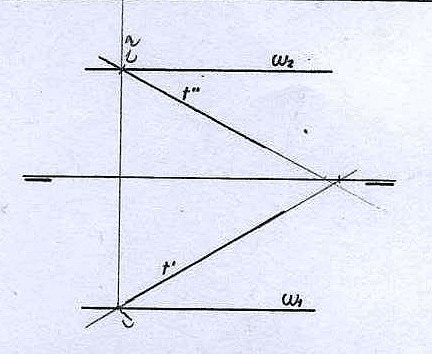

1 - Calcular el punto de intersección de la recta t(t'-t'') con el plano w(w'-w''). determinar las trazas de la recta máxima inclinacion del plano w que pasa por el punto de intersección anteriormente calculado.

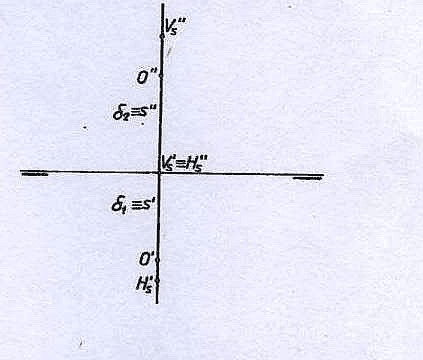

2 - Hallar las proyecciones de los puntos donde la recta s (s'-s'') corta a la circunferencia de centro O (O'-O'') y radio 14 mm. Ambas, recta y circunsferencia, se encuentran en el plano de perfil.

[Antonio Castilla]

.
Para el 1º, el procedimiento a seguir es el normal :

Intersección de una recta oblicua con un plano paralelo a la línea de tierra

1 - Se hace un plano proyectante que contiene a la recta, Q


2 - Se determina la intersección (en azul) del plano dado, P, con el proyectante, Q

3 - Donde la intersección de los dos planos corta a la recta dada, R, es el punto de intersección I

También se puede hacer de otro modo. Se lleva el plano y la recta al perfil y allí el punto de intersección es inmediato.

[Antonio Castilla]

.
Para el 2º
Hallar las proyecciones de los puntos donde la recta s (s'-s'') corta a la circunferencia de centro O (O'-O'') y radio 14 mm. Ambas, recta y circunsferencia, se encuentran en el plano de perfil.

a - Llevar el centro O al perfil


b - En el perfil y con radio 14 mm se dibuja la circunferencia

c - Llevar los puntos H y V al perfil y unirlos para formar la recta S

d - Donde la recta, en el perfil, corte a la circunferencia (puntos X e Y) son los puntos buscados, llevarlos a las proyecciones horizontal y vertical
