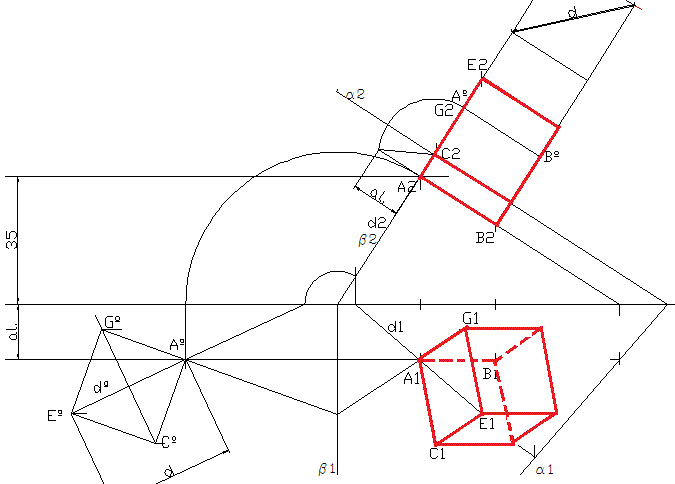

Dibujar las proyecciones de un HEXAEDRO con la arista AB contenida en un plano a, sabiendo que:
a) La situación de (A) y de (B), abatidos sobre el plano vertical de proyección.
b) La arista AB es una frontal del plano a
c) El punto P(140,0,0) donde se cortan las Trazas del plano a
d) La cota del punto A es 35 mm.
e) Las diagonales de las caras que parten de los puntos A y B son perpendiculares al plano a.
Posteriormente dibujar la sección producida por un plano que forme 45° con el plano vertical y cuyo punto común de las trazas diste 45 mm del punto P, así como el desarrollo y la transformada de la sección.
Hola amigos de escuadra y cartabón como veréis este cubo en diédrico “tiene mucha miga” nos dan los datos en el abatido y eso acaba siendo un problema. Espero vuestros comentarios, a ver si lo resolvemos. Muchas gracias y muchos ánimos para los que tengáis examen en estas fechas.
![Imagen](https://trazoide.com/figura15/Cubo_cuando_se_conoce_una_arista_abatida-a.jpg)
![Imagen](https://trazoide.com/figura15/Cubo_cuando_se_conoce_una_arista_abatida-b.jpg)
