ángulo necesario para el codo de una tubería de suministro de agua *

[carapala]

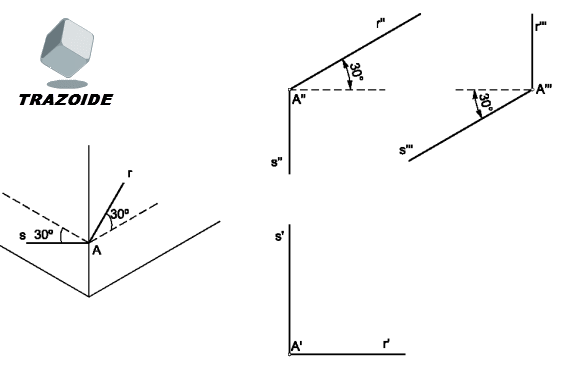

Una tubería de suministro de agua, con pendiente negativa constante de 30º en los dos tramos, tiene que cambiar de dirección en la esquina en una intersección de calles a 90º. Hallar el ángulo necesario para el codo que se deba utilizar para dicha esquina.

Tengo un problema que no tengo ni idea de como resolverlo y gracias de antemano.

[fernandore]

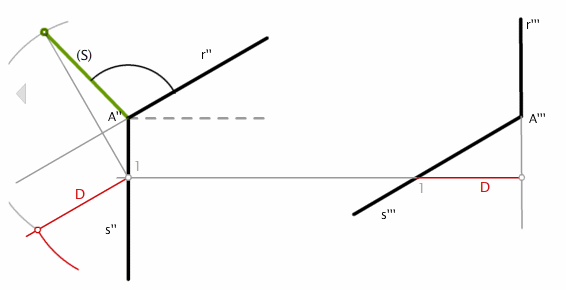

Solo hay q realizar un abatimiento del plano formado por las rectas R y S

Yo he realizado el abatimiento sobre el plano vertical y para ello he utilizado la proyeccion del perfil para hallar el alejamiento del punto 1 (q es el unico punto q abato)

Salu2

Imágenes alternativas :
