996 – Ejercicios de vistas de una pieza resueltos y explicados
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Dada la siguiente perspectiva, hallar sus vistas (selectividad Valencia) :
SOLUCIÓN
Estas son sus vistas :
Inicio > Normalización > Vistas | | Vídeos sobre vistas
995 – Ejercicios de vistas de una pieza resueltos y explicados
Ejercicios de vistas – 995
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Dados el alzado y el perfil izquierdo determinar la planta de esta pieza :
SOLUCIÓN
Esta es la planta :
Y esta es su perspectiva :
Inicio > Normalización > Vistas | | Vídeos sobre vistas
994 – Ejercicios de vistas de una pieza resueltos y explicados
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Hallar las vistas necesarias para representar la siguiente pieza (examen UNED 2009) :
SOLUCIÓN

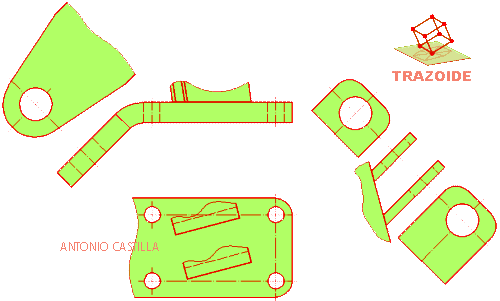

Para representar esta pieza se parte de un alzado en el que se puede ver el ángulo principal de la pieza (135º) pero las dos orejetas superiores aparecerían deformados por lo que se suprimirán.
La planta nos da información sobre las medidas que no aparecen en el alzado, sobre la disposición de los cuatro taladros y la orientación de las orejetas. Pero la parte izquierda estaría deformada por lo que no se dibuja.
Esa parte se ha descrito con una vista auxiliar (cambio de plano) para apreciar su verdadera magnitud (arriba a la izquierda.
La orejetas se han trazado en una nueva vista auxiliar en la que se aprecian proyectantes (primer cambio de plano) y su verdadera forma en una segunda vista auxiliar (segundo cambio de plano), a la derecha.
Inicio > Normalización > Vistas | | Vídeos sobre vistas
993 – Ejercicios de vistas de una pieza resueltos y explicados
Ejercicios de vistas – 993
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Hallar las vistas necesarias para representar esta pieza teniendo en cuenta que es maciza.
SOLUCIÓN
Se puede representar de tres formas.
OPCIÓN I
Dibujar un alzado, una planta y un perfil.
No es una opción muy recomendable ya que no se visualiza bien la forma del hueco cuadrado y es de difícil deducción.
Esta es la peor solución.
OPCIÓN II
Dibujar un alzado, una planta y una sección de la parte central.
Gracias a la sección se reconoce inmediatamente la forma de la zona central.
Es una solución buena, aunque en la planta se superponen muchas líneas que complican su comprensión.
OPCIÓN III
Un alzado, una sección de la parte central y dos vistas parciales de los extremos.
Al representar solo la zona de cada extremo, en las vistas parciales, se gana en claridad.
Esta es la mejor solución.
Inicio > Normalización > Vistas | | Vídeos sobre vistas
992 – Ejercicios de vistas de una pieza resueltos y explicados
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Hallar las vistas necesarias para representar esta pieza, en el sistema americano (tercer diedro o sistema ASA).
SOLUCIÓN
Hay que fijarse muy bien en las relaciones entre las líneas ya que no dan directamente todas las medidas. Algunas aristas son prolongación de otras, como las líneas roja y azul, y otras son paralelas a las que forman la V central, como las marcadas con un punto en verde, o entre sí, como las señaladas con dos trazos en magenta.
Conocido esto no hacen falta más medidas que las que dan.
Sus vistas en el tercer diedro (sistema americano o ASA) son estas :
Inicio > Normalización > Vistas | | Vídeos sobre vistas
991 – Ejercicios de vistas de una pieza resueltos y explicados
Ejercicios de vistas – 991
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Dadas la planta y el perfil izquierdo de una pieza, hallar su alzado :
SOLUCIÓN
Es de gran ayuda visualizar la pieza. Aquí están tres perspectivas desde ángulos distintos que te ayudar a comprenderla. Las caras están dibujadas en colores distintos, pero los mismos en las tres vistas, para que sea más fácil relacionarlas.
Una vez conocida la forma de la pieza, su alzado no ofrece ninguna dificultad :
Inicio > Normalización > Vistas | | Vídeos sobre vistas
989 – Ejercicios de vistas de una pieza resueltos y explicados
Ejercicios de vistas – 989
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Hallar las vistas de esta pieza :
SOLUCIÓN
Estos son el alzado, la planta y el perfil izquierdo :
Inicio > Normalización > Vistas | | Vídeos sobre vistas
988 – Ejercicios de vistas de una pieza resueltos y explicados
Ejercicios de vistas – 988
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Dibujar las vistas necesarias de la pieza, incluyendo la vista auxiliar señalada con AD
SOLUCIÓN
Una vez determinadas las vistas (en rojo) se hace un primer cambio de plano que deje a cara AD proyectante (en verde) y después otro que la deje en verdadera magnitud (en magenta) :
Inicio > Normalización > Vistas | | Vídeos sobre vistas
987 – Ejercicios resueltos de dibujo técnico sobre vistas, aristas faltantes y tercera vista.
Ejercicios de vistas – 987
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Dibujar las vistas necesarias de la pieza en el sistema europeo o del primer diedro
SOLUCIÓN
Estas son el alzado y la planta de la pieza :
Inicio > Normalización > Vistas | | Vídeos sobre vistas
986 – Ejercicios resueltos de dibujo tecnico sobre vistas, aristas faltantes, vistas auciliares, vistas parciales y tercera vista.
Ejercicios de vistas – 986
Inicio > Normalización > Vistas | | Vídeos sobre vistas
Dadas las vistas de una pieza determinar :
1 – Vista principal en corte total.
2 – Perfil izquierdo con semicorte.
SOLUCIÓN
Este es el alzado con el corte total :
Y aquí el perfil con el semicorte :
