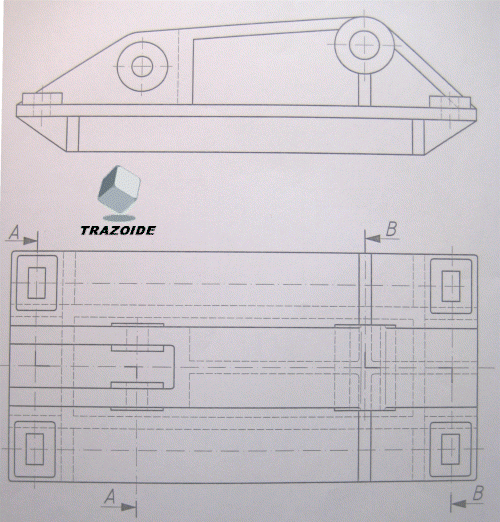

Realizar los cortes A-A y B-B del siguiente soporte dado por su planta y alzado :
SOLUCIÓN
Estos son los cortes pedidos.

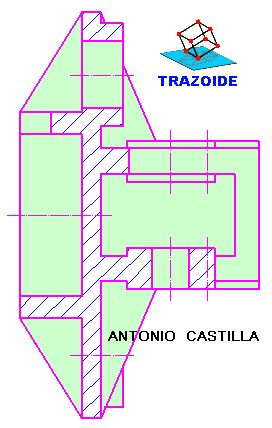

CORTE A-A
CORTE B-B
Para que sea más fácil visualizar la pieza, las siguientes imágenes se pueden mover (pulsar en el icono de «play» y arrastrar con el ratón).
CORTES-y-secciones–984
by Antonio Castilla
on Sketchfab

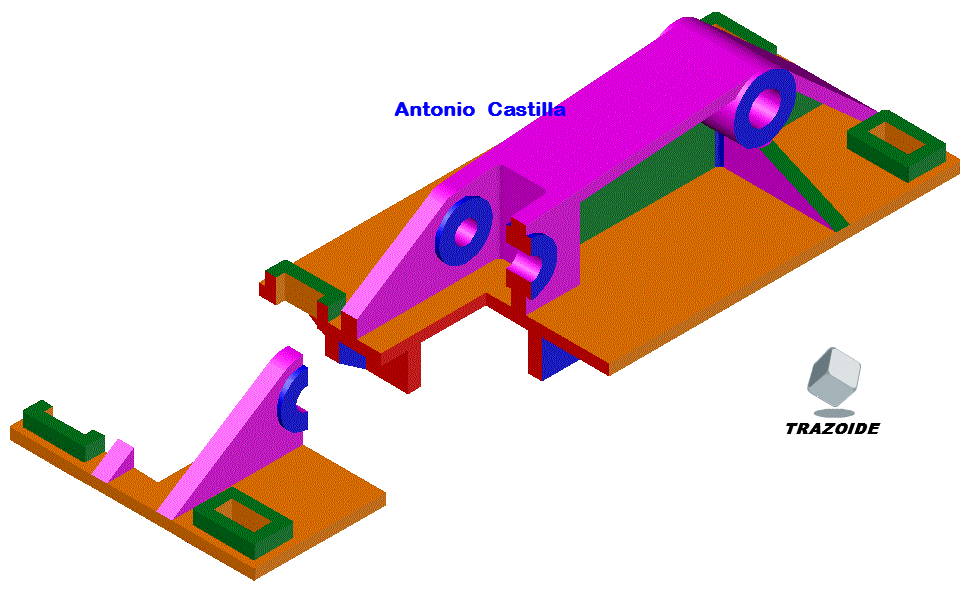

Esta es la pieza en el espacio con el corte A-A :
CORTES-y-secciones-984-d
by Antonio Castilla
on Sketchfab
Y este es el corte B-B :
CORTES-y-secciones–984-f
by Antonio Castilla
on Sketchfab
<<< PROBLEMA ANTERIOR – – – – – PROBLEMA SIGUIENTE >>>
Inicio > Normalización > Cortes | | Vídeos sobre cortes
cortes y secciones – 984
Hola buenas tardes me parecen muy útiles tu ejercicios pero no entiendo muy bien el corte que representas en esta figura 984
.
Hola, Alberto. He subido unas imágenes en tres dimensiones que se pueden manipular, tanto de la pieza completa como de los dos cortes.
– Pulsar en el botón de «play» que hay sobre la imagen y esperar unos segundos a que se cargue.
– Con el botón izquierdo del ratón se rota la pieza.
– Con la rueda del ratón se hace acerca o aleja (zoom).
– Con el botón derecho del ratón (o pulsando la rueda) se desplaza.
Hola, tengo una duda.
El corte debería representarse como lo haces tú, ¿en posición vertical o en horizontal?
Gracias
.
Hola Juan.
Los cortes se deben de representar siempre paralelos a los planos (las líneas de trazo y punto) que los producen. Por lo tanto, se deben de situar tal como ves que he hecho yo, colocándolos donde indican las flechas, es decir, el corte A-A en el lado derecho (medido respecto de tu cuerpo) de la planta y el corte B-B en el lado izquierdo.
