Ejercicio de conjuntos y despieces – 980
Inicio > Normalización > Conjuntos y despieces

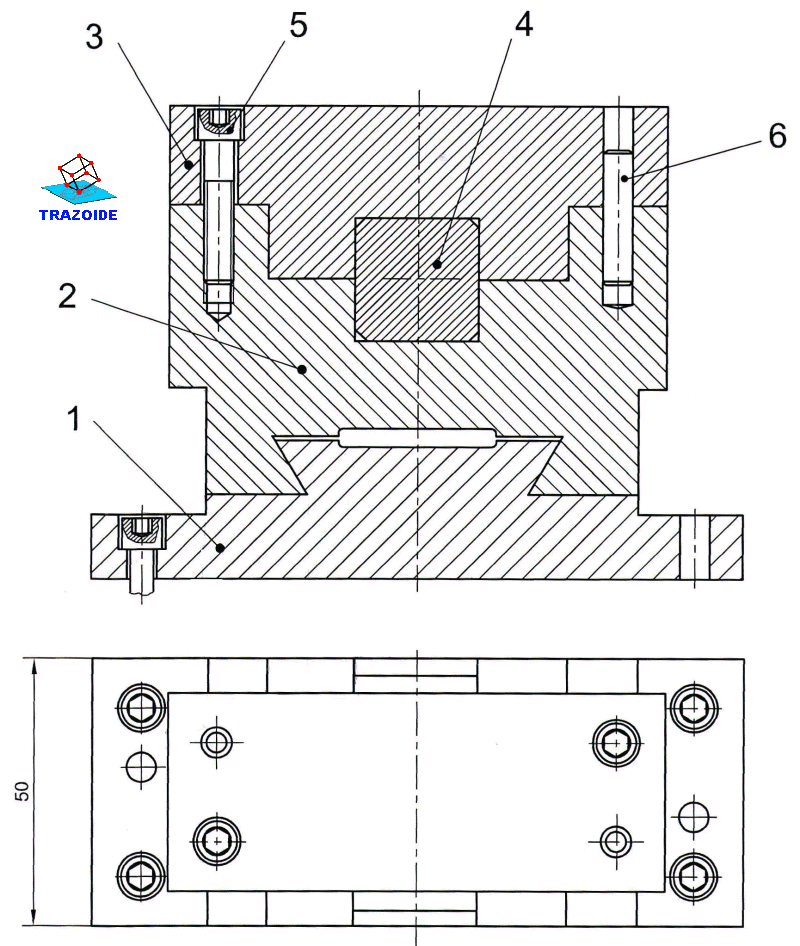

El conjunto representado es una corredera de la cual se pide :
Visualizar las piezas 1, 2 y 3 y el conjunto montado.
SOLUCIÓN
Conjunto montado :
Pieza 1 (base con cola de milano) :
Pieza 2 (corredera con cola de milano) :

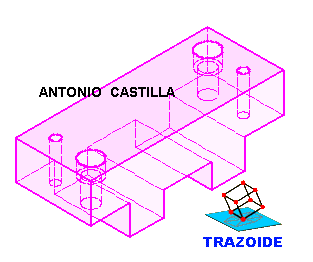

Pieza 3 (tapa de sujeción) :
<<< PROBLEMA ANTERIOR – – – – – PROBLEMA SIGUIENTE >>>
Inicio > Normalización > Conjuntos y despieces
las medidas del dibujo donde se encuentran? En el PDF no están
.
En este caso solo se da una medida, 50, y las demás se deben de deducir a partir de ella mediante una regla de tres como esta:
50 / (lo que mide la cota dada en el dibujo) = (medida real buscada) / (lo que mide la cota deseada en el dibujo)
y despejando queda:
(medida real buscada) = 50 * (lo que mide la cota deseada en el dibujo) / (lo que mide la cota dada en el dibujo)
