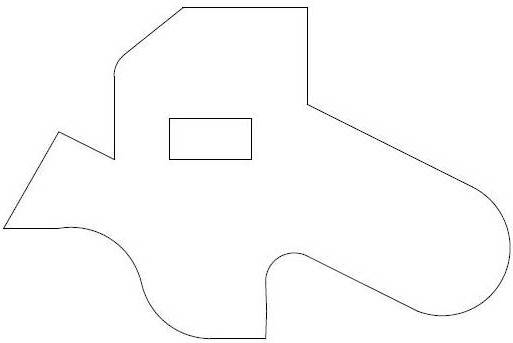

Acotar las siguientes piezas :
SOLUCIÓN
Para determinar los centros de los arcos, se toman tres puntos cualquiera de los arcos y se unen formando dos rectas. Hallar sus mediatrices y donde se corten es el centro del arco.
Para la acotación, lo primero es tener claro que no existe una acotación única, ni una solución única, ni un método único. Por lo tanto, lo que yo te comento es una de las muchas opciones posibles.
Una posibilidad es ir acotando los extremos de los segmentos y los centros de los arcos mediante horizontales y verticales. Así es como se ha operado en la esquina superior izquierda, con las medidas 15, 16 y 17.
Otra posibilidad es la de acotar la longitud real de cada segmento (a lo largo de él) y el ángulo que forma con respecto al anterior. Lo puedes ver en la esquina superior derecha, con las medidas de 21, 30º y 41.
El resto es operar de esa forma, es decir, acotar la longitud o radio de cada segmento o arco y la posición respecto del anterior.
Además recuerda el respectar las reglas de acotación. Las más elementales son :
– La cifra se debe situar encima de la cota, o si está es vertical en el lado izquierdo.
– Solo se colocan los símbolos de radio o diámetro si no está marcado el centro.
– No acotar hasta los puntos de tangencia, solo hasta los centro.
