Hallar un plano conocida su traza horizontal y el ángulo que forma con el plano horizontal de proyección.
SOLUCIÓN

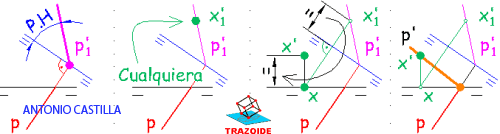

1 – Situada la traza horizontal del plano, hacer una segunda línea de tierra (primer dibujo) perpendicular a la traza del plano (primer dibujo)
2 – Desde donde la traza horizontal del plano (primer dibujo) toca a la segunda línea de tierra se levanta la traza vertical cambiada de plano formando respecto de la segunda línea de tierra el ángulo que forma el plano con el plano horizontal de proyección, P.H (primer dibujo)
3 – Se toma un punto, X’1, cualquiera de la traza cambiada (segundo dibujo)
4 – Hacer una perpendicular a la segunda línea de tierra (tercer dibujo) desde ese punto hasta tocar a la línea de tierra, X, y levantando una perpendicular por él se lleva la medida de la cota (marcada con " = " en el tercer dibujo) para obtener su proyección vertical, X’
5 – Unir (cuarto dibujo) donde la traza horizontal del plano toca a la primera línea de tierra con la proyección vertical de X y esa es la traza vertical del plano
