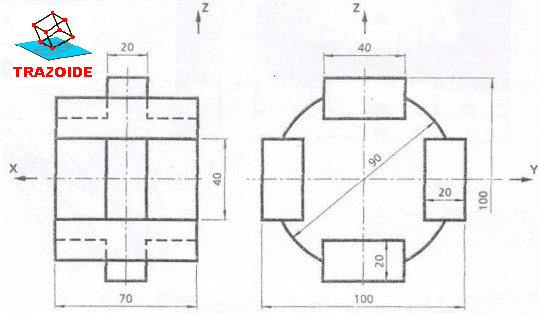

Dadas las proyecciones diédricas del cuerpo se pide :
Dibujar a escala 1/1 su perspectiva caballera, teniendo en cuenta que el ángulo de fuga es 120º y el coeficiente de reducción Cx = 4/5.

caballera de un cilindro con cuatro ranuras

SOLUCIÓN

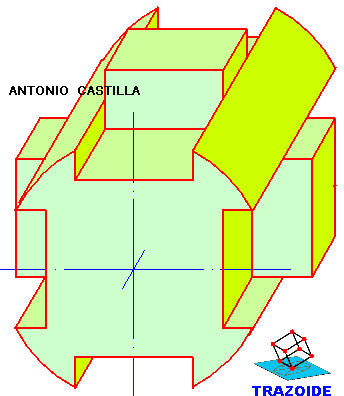

Esta es la perspectiva caballera pedida :

cilindro con cuatro ranuras
