El dibujo de la figura muestra una polea escalonada, representada por la vista de alzado.
Dibújese la polea escalonada en formato A4, a escala 1:1, por medio de la vista de alzado en semicorte.
Acótese correctamente.
SOLUCIÓN

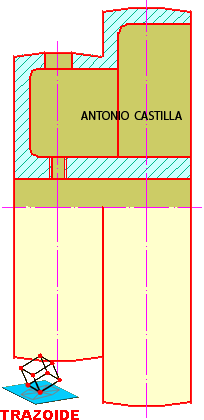

Recuerda que un semicorte es dibujar una mitad como es por fuera (en mi dibujo abajo) o sin corte y la otra mitad cortada (en mi dibujo la parte superior).
