Desarrolla la superficie de este prisma, que está apoyado en el suelo.

prisma oblicuo apoyado en el plano horizontal


descargar el pdf de dibujo técnico

SOLUCIÓN

Determinar el desarrollo de un prisma oblicuo.
1 – Se divide una cara, por ejemplo A-B-1-2, en dos triángulos mediante una diagonal.

calculo de las verdaderas magnitudes de las aristas

2 – Se hallan las tres verdaderas magnitudes de los tres lados de uno de los triángulos formados, AB1 por ejemplo.
3 – Se puede utilizar cualquier procedimiento para hallar la verdadera magnitud de los segmentos, mediante un giro, mediante un cambio de plano o mediante un cambio de plano desplazado que es lo que yo he utilizado.
Para ello, se toman las medidas de la proyección horizontal ( X e Y) y se llevan sobre la línea que pasa por la base en proyección horizontal uniéndola con la diferencia de cota de los segmentos, obteniendo sus verdaderas magnitudes (VM A1 y VM B1)
4 – El segmento AB ya está en verdadera magnitud por pertenecer al plano horizontal.
5 – Conseguidas las tres verdaderas magnitudes se dibuja aparte el triángulo que forman esas tres magnitudes.

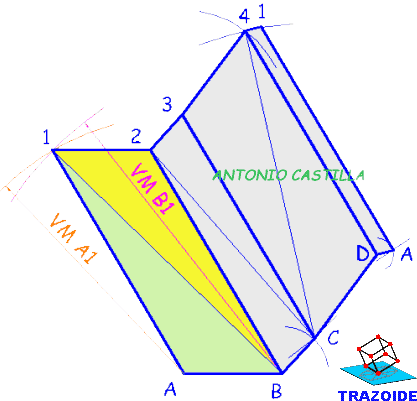

desarrollo de un prisma oblicuo

6 – Se repite con los demás. Aunque se puede simplificar recordando que los lados que son paralelos siguen siéndolo en el desarrollo.
