En la figura se ofrece el dibujo de conjunto de un soporte articulado.
Representar la perspectiva del conjunto montado con los cortes necesarios.
SOLUCIÓN

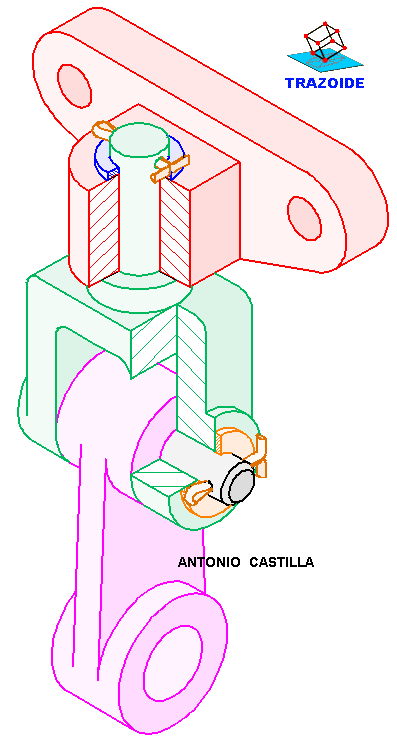

– Nº 1 : en rojo, con un cuarto de corte.
– Nº 2 : en azul, con un cuarto de corte.
– Nº 3 : arriba en marrón.
– Nº 4 : en verde, con un corte parcial.
– Nº 5 : en naranja, con un cuarto de corte.
– Nº 6 : en negro.
– Nº 7 : a la derecha en marrón.
– Nº 8 : en magenta.

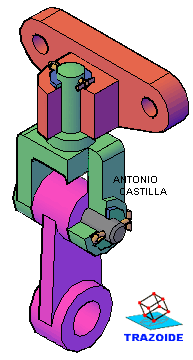

Esta es otra representación del conjunto montado :
