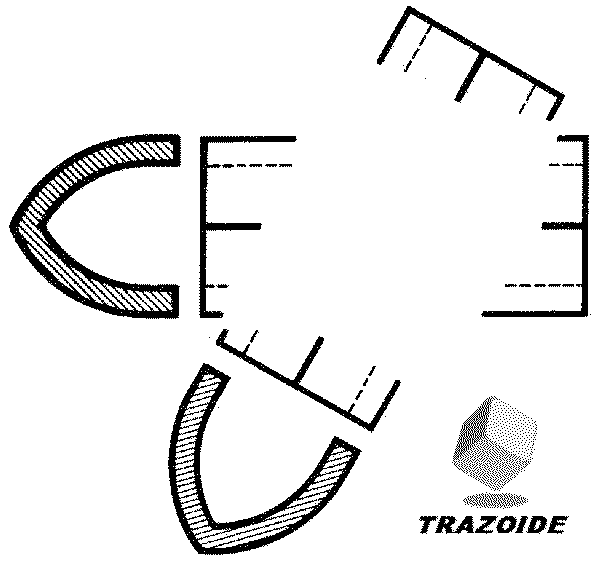

Dada la representación en proyección diédrica de la figura, completar sobre el dibujo la intersección entre las dos naves abovedadas.
Dejar sin borrar las líneas auxiliares utilizadas para obtener la intersección.
SOLUCIÓN
Las intersecciones entre las bóvedas, por ser iguales, son las bisectrices de los ángulos que forman sus paredes al intersceptarse.

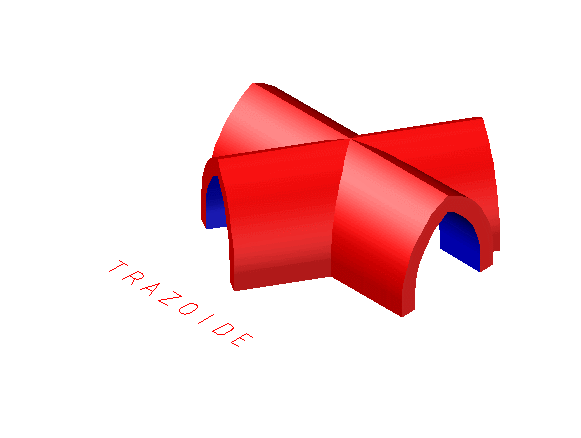

Esta es una animación para apreciar su forma :
Y aquí la parte superior e inferior sombreada :
