Ejercicios de perspectiva isométrica – 941

Inicio > Sistema axonométrico > Isométrica



Dibujar la perspectiva isométrica de la pieza dadas sus vistas :

---

SOLUCIÓN

Para que la comprendas mejor he hecho varias perspectivas situándonos primero desde arriba y bajando.

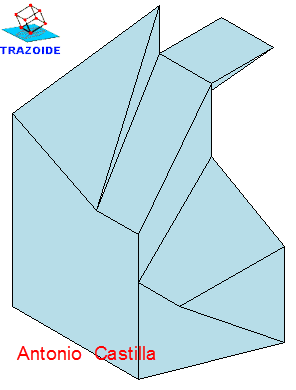

Esta es una isométrica :

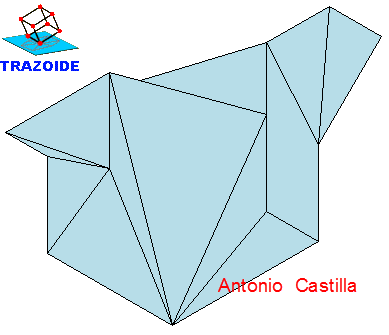

Seguimos arriba (isométrica) pero mirando desde atrás :

Volvemos adelante pero nos hemos bajado a más o menos la altura media :

Seguimos a una altura media pero la miramos desde atras :

Volvemos adelante pero nos situamos por debajo de la pieza :

---
