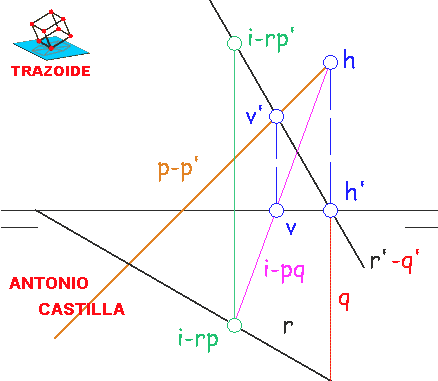

Intersección de una recta, R, con un plano perpendicular, P, al segundo bisector
SOLUCIÓN
1 – La proyección vertical de la recta, r’, se considerará como traza vertical, q’, de un plano proyectante vertical.
2 – Prolongar la traza vertical del plano, q’, hasta cortar a la línea de tierra. Desde ahí se dibuja una perpendicular a la línea de tierra que será la traza horizontal del plano, q.
3 – El punto, v’, donde se cortan las dos trazas verticales de los planos, p’ y q’, se lleva a la línea de tierra, v.
4 – Se prolonga la traza horizontal del plano, q, hasta cortar a la del plano dado, p. El punto de corte, h, se lleva hasta la línea de tierra.
5 – Unir las proyecciones horizontales de ambos puntos, h y v.
6 – Donde corte a la proyección horizontal de la recta, r, es la proyección horizontal del punto intercepten entre la recta y el plano, i-rp.
7 – Llevarlo hasta la proyección vertical de la recta, i-rp’.
