Intersecciones entre plano y recta en diédrico – 011
Inicio > Sistema diédrico > Intersección plano y recta en diédrico
Hallar las proyecciones de los puntos donde la recta s (s’-s») corta a la circunferencia de centro O (O’-O») y radio 14 mm. Ambas, recta y circunsferencia, se encuentran en el plano de perfil.
SOLUCIÓN
a – Llevar el centro O al perfil
b – En el perfil y con radio 14 mm se dibuja la circunferencia
c – Llevar los puntos H y V al perfil y unirlos para formar la recta S

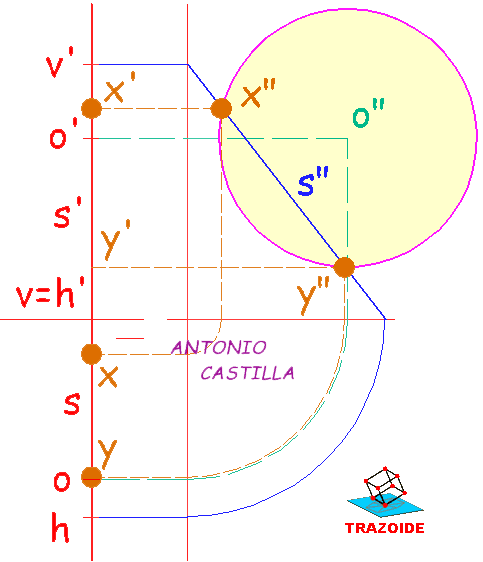

d – Donde la recta, en el perfil, corte a la circunferencia (puntos X e Y) son los puntos buscados, llevarlos a las proyecciones horizontal y vertical
