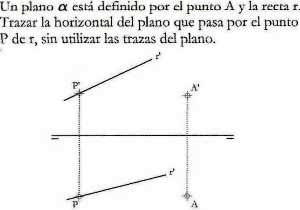

Un plano alfa está definido por el punto A y la recta R. Trazar la horizontal del plano que pasa por el punto P de R sin utilizar las trazas del plano.
SOLUCIÓN
9 – Tomar un punto cualquiera, X, en la recta R dada
10 – Unir ese punto, X, con el punto dado A, formado la recta S
11 – Dibujar una paralela a la línea de tierra, t’, pasando por el punto p’ de la recta r’
12 – El punto de corte con la recta s’ (punto q’) se baja a la proyección horizontal, dando q
13 – Unir p con q y la recta P-Q es la recta horizontal que pertenece al plano
