Dados el alzado, planta, perfil y la perspectiva isométrica, dibujar el corte que produce en la pieza el plano XYZ.
SOLUCIÓN

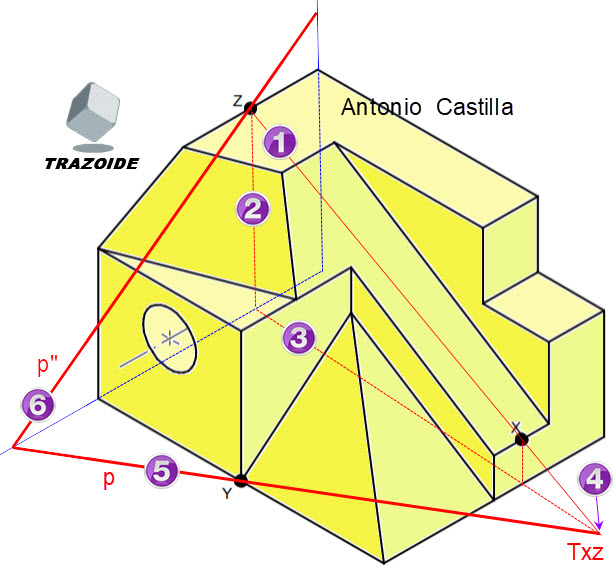

Seguir los pasos indicados con los números para obtener las trazas del plano, p y p»:
La tercera traza no es necesario hallarla. Su dirección es la que se obtiene al unir el punto Y con donde la traza p» corta a la arista que está más a la izquierda.
Esta es la perspectiva isométrica de la sección:
Este ejercicio también está resuelto por sus vistas (diédrico) en el siguiente enlace pulsar aquí.
