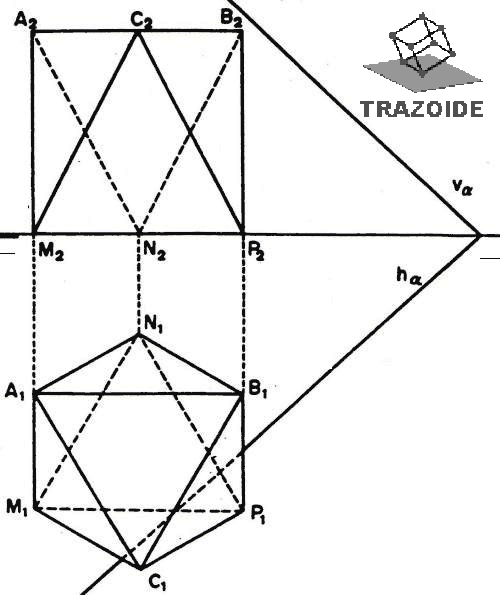

Dibujar la sección producida por un plano alfa sobre el octaedro de la figura :

---

SOLUCIÓN

1 – Segunda línea de tierra para el cambio de plano perpendicular a a traza horizontal del plano

2 – Se cambia el plano
3 – Se cambian los puntos del octaedro
4 – Donde el plano cambiado corte al octaedro son los puntos de la intersección
5 – Mediante perpendiculares a la segunda línea de tierra por cada uno de los puntos se llevan estos a la proyección horizontal y después a la vertical

---
