Dibujar una perspectiva isométrica con los cortes que se estimen necesarios.

Cortes a un apoyo de eje y su perspectiva


descargar el pdf de dibujo técnico

SOLUCIÓN

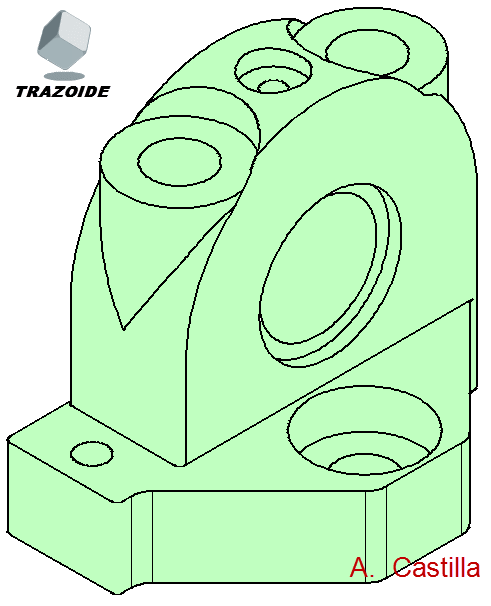

Esta es la perspectiva isométrica del apoyo. Primero sin cortar :

perspectiva isométrica de un apoyo para eje
ejercicio de perspectiva isométrica de un apoyo para eje

Una perspectiva egipcia (o de Hejduk) :

perspectiva egipcia de un apoyo para eje

En cuanto a los cortes que son necesarios, esta es una posible solución :

ejercicio de cortes de un apoyo para ejes
