Posiciones de los puntos en el sistema axonométrico.

descargar el pdf de dibujo técnico

SOLUCIÓN

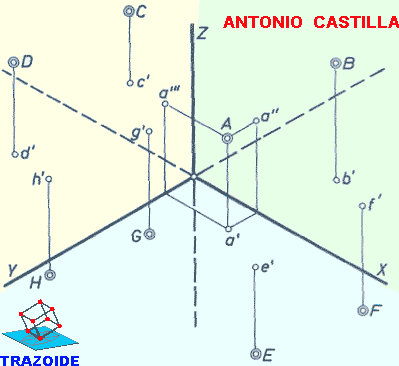

En la primera posibilidad los planos de proyección se consideran ilimitados y solo se representan los ejes :

puntos en axonometria

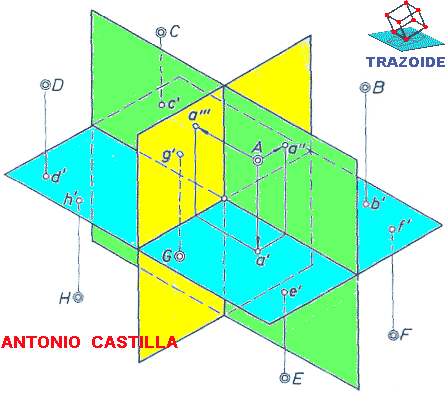

En la segunda, los planos se muestran como finitos para que se vean mejor los octantes :

octantes en axonometria
