Dada la vista principal y la vista superior, dibujar la vista izquierda en semicorte y la vista principal en corte total.
SOLUCIÓN
Fundamental es relacionar cada vértice, extremo, eje o detalle de una vista con los de las otras para comprobar cual es la forma según indican las distintas vistas.
Aunque piden un corte total y un semicorte, estos no son los más adecuados para representar esta pieza, ya que los cuatro agujeros de la parte superior no aparecen en ninguna vista.Sería más conveniente un corte escalonado.

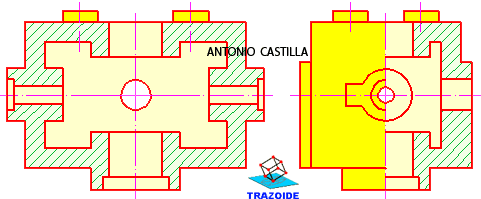

Estos son el alzado con el corte total y el perfil izquierdo con el semicorte.
