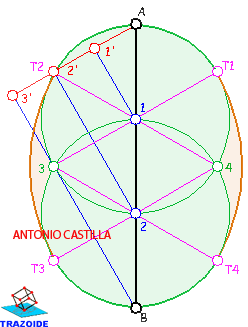

Dibujar un óvalo conocido su eje mayor, AB.
SOLUCIÓN
1 – Desde un extremo, A, trazar una recta con cualquier inclinación, y llevar sobre ella tres segmentos iguales, A-1, 1»-2′, 2′-3′, de cualquier longitud. Unir el extremo del último, 3′, con el otro extremo del eje mayor, B. Hacer paralelas a esa unión, 3′-B, por las otras divisiones, 1′ y 2′, cortando al eje mayor, AB, en los puntos 1 y 2.
2 – Con centro en 1 y 2 y radios hasta A y B, respectivamente, se trazan sendas circunferencias
3 – Donde se corten las dos circunferencias, 3 y 4, son junto con 1 y 2 los cuatro centros del óvalo
4 – Unir los centros 1 y 2 con 3 y 4, y donde corten a las circunferencias son los puntos de tangencia T1, T2, T3 y T4
5 – Con centro en 3 y 4 y radios hasta los puntos de tangencia se trazan los dos arcos mayores.
